| 加工定制：否 | 品牌：CEM/华盛昌 | 型号：thisis型号 |
| 用途：船舶 | 探头直径：探头直径1041mm | 试场角：试场角3017° |
| 防水等级：防水等级7292 | 工作长度：工作长度1837mm | 像素：像素8616 |
| 显示器：显示器4819 | 照明方式：照明方式1902 |
国内乃至世界上最‘’小的全功能便携式高压电气设备局部放电巡检仪。

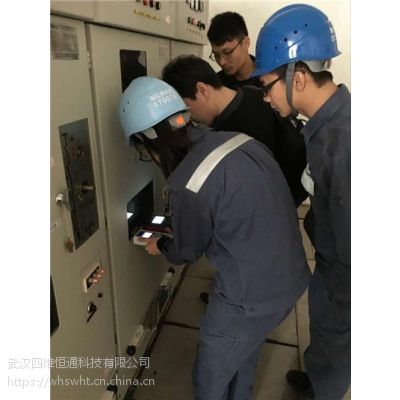

***的无线同步技术锁定放电相位，方便现场巡检，识别放电、建立指纹图谱。
独立双通道，每个通道集成光、电双输入模式，可同时配置超高频、超声波、宽带电流、脉冲电流、
TEV、复合定位等各类局放传感器。支持并可选配适合GIS、变压器、高压电缆、干式变压器、开关柜及发电机等各类高压电气设备的局放检测传感器及软件。
SWJF系列局放测试仪系统采用的检测方法是世界上目前***采用的直接法、电桥平衡法、电流脉冲法，其基本原理：试品产生一次局部放电时，试品Cx两端产生瞬时的电压变化ΔU，经过一耦合电容Ck耦合到检测阻抗Zm，回路中会产生一脉冲电流I，将此脉冲电流I经检测阻抗Zm产生的脉冲电压进行采样，放大和显示处理，就可以测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分，可避免无线电干扰。
由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几千p F的分布电容，同时绕组与油箱间也存在上百p F的分布电容。当变压器的绕组等主绝缘回路中发生局部放电时，其产生的高频信号覆盖了从几十千赫兹到几十兆赫兹，甚至到千兆赫兹，由于几百皮法电容对于几百千赫兹以上的高频信号相当于通路，所以放电信号就会向所有与放电点有容性关系的回路中传播，其中一条回路必然包括铁心接地回路。所以在铁心接地线上安装高频电流互感器可有效接收变压器内放电信号。
